geoserver

下载：https://geoserver.org/release/2.21.x/open in new window

1. geoserver安装

本机安装记录

D:\Program Files\GeoServer\bin
admin/geoserver  Ahsbd@2022_222
http://localhost:18080/geoserver/web/

端口设置：D:\Program Files\GeoServer\start.ini

jetty.http.port=18080

2.Geoserver采用内置的GeoWebCache发布Arcgis切片

水经注下载的地图瓦片，发布wmts服务
参考;https://blog.csdn.net/GIS_fly/article/details/125018429open in new window
https://blog.csdn.net/weixin_42066016/article/details/125315174open in new window

2.1 需要用到 GeoWebCache 1.21.0。下载地址：https://sourceforge.net/projects/geowebcache/files/geowebcache/1.21.0/open in new window

geowebcache-1.22.0-war.zip

需要用到这个war中的2个文件

geowebcache/WEB-INF/geowebcache-arcgiscache-context.xml --> 拷贝到geoserver/WEB-INF/lib/gs-gwc-2.12.0.jar/WEB-INF/里
gwc-arcgiscache-1.12.2.jar --> 放到 geoserver/WEB-INF/lib/目录下去

2.2 修改 gs-gwc-2.12.0.jar

使用压缩软件打开可以直接修改，前提是Geoserver服务关闭了，否则是无法修改
修改过的 gs-gwc-2.21.1.jar --> 直接去替换 geoserver/WEB-INF/lib/
gwc-arcgiscache-1.12.2.jar --> geoserver/WEB-INF/lib/gwc-arcgiscache-1.12.2.jar
然后重启即可

修改 geoserver/WEB-INF/lib/gs-gwc-2.12.0.jar/WEB-INF/ 下的3个xml文件

geowebcache-servlet.xml 文件里面增加 <import resource="geowebcache-arcgiscache-context.xml"/>
geowebcache-core-context.xml 文件里面增加

<bean id="gwcArcGISGridsetConfiguration" class="org.geowebcache.arcgis.layer.ArcGISCacheGridsetConfiguration"/>

注：核心是对 gs-gwc-2.12.0.jar 的修改
新增：geowebcache-arcgiscache-context.xml
修改：geowebcache-servlet.xml
geowebcache-core-context.xml

2.3准备arcgis切片数据

解压arcgisopen in new window切片包（test.tpk），作为切片数据。解压后test文件夹内容如下：

打开geoserver/data/gwc/geowebcache.xml文件，layers节点下添加arcgisLayer节点。

<arcgisLayer>
  <name>test</name>
  <tilingScheme>E:\\data\\arcgiscache\\cachedata\\test\\conf.xml</tilingScheme>
  <tileCachePath>E:\\data\\arcgiscache\\cachedata\\test\\_alllayers</tileCachePath>
  <hexZoom>false</hexZoom>
</arcgisLayer>

D:\ProgramData\GeoServer\gwc\geowebcache.xml

瓦片底图数据

<?xml version="1.0" encoding="utf-8"?>
<gwcConfiguration xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xmlns="http://geowebcache.org/schema/1.8.0"
  xsi:schemaLocation="http://geowebcache.org/schema/1.8.0 http://geowebcache.org/schema/1.8.0/geowebcache.xsd">
  <version>1.8.0</version>
  <backendTimeout>120</backendTimeout>

  <gridSets>

  </gridSets>

  <layers>
	<arcgisLayer>
	  <name>ah16</name>
	  <tilingScheme>E:\\mapdownload\\ah16\\conf.xml</tilingScheme>
	  <tileCachePath>E:\\mapdownload\\ah16\\_alllayers</tileCachePath>
	  <hexZoom>false</hexZoom>
	</arcgisLayer>

	<arcgisLayer>
	  <name>ah16-2</name>
	  <tilingScheme>E:\\mapdownload\\ah16-2\\conf.xml</tilingScheme>
	  <tileCachePath>E:\\mapdownload\\ah16-2\\_alllayers</tileCachePath>
	  <hexZoom>false</hexZoom>
	</arcgisLayer>
  </layers>

</gwcConfiguration>

（2）重启tomcat服务（即重启geoserver）,登录geoserver

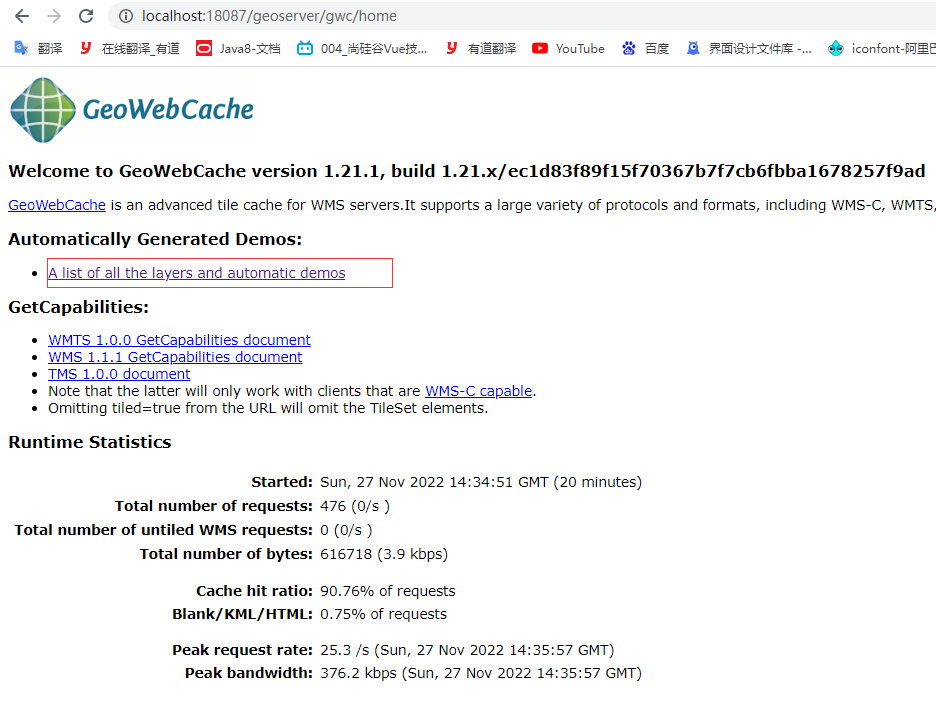

2.4 访问服务

天地图使用 wmts 案例

<!DOCTYPE html>
<html>
<head>
    <meta http-equiv="content-type" content="text/html; charset=utf-8"/>
    <meta name="keywords" content="天地图"/>
    <title>天地图－地图API－范例－叠加其它WMS服务图层</title>
    <script type="text/javascript" src="http://api.tianditu.gov.cn/api?v=4.0&tk="></script>
    <style type="text/css">
        body, html {
            width: 100%;
            height: 100%;
            margin: 0;
            font-family: "Microsoft YaHei"
        }

        #mapDiv {
            width: 100%;
            height: 400px
        }

        input, b, p {
            margin-left: 15px;
            font-size: 14px
        }
    </style>
    <script type="text/javascript">
        var map;
        var zoom = 6;
        var wmsLayer;

        function onLoad() {
            // 初始化地图对象
            map = new T.Map("mapDiv");
            // 设置显示地图的中心点和级别
            map.centerAndZoom(new T.LngLat(116.40969, 39.89945), zoom);
            // 允许鼠标滚轮缩放地图
            map.enableScrollWheelZoom();

            // WMTS 图层 URL
            var imageURL = "http://localhost:18080/geoserver/gwc/service/wmts?" +
                "layer=lyq&style=&tilematrixset=EPSG:3857_lyq&Service=WMTS&Request=GetTile&Version=1.0.0&Format=image/png&TileMatrix=EPSG:3857_lyq:{z}" +
                "&TileRow={y}&TileCol={x}";

            // 创建自定义图层对象
            var lay = new T.TileLayer(imageURL, {minZoom: 1, maxZoom: 18});
            // 将图层增加到地图上
            map.addLayer(lay);
        }
    </script>
</head>
<body onLoad="onLoad()">
    <div id="mapDiv"></div>
</body>
</html>

3.geoserver+shp矢量数据的发布

参考：https://blog.csdn.net/guo45682/article/details/117792157open in new window

查询字符集：生成的shp文件通常会有一个后缀名.cpg文件，此文件记录着shp文件的编码格式，可用文本编辑器打开该文件查看
https://blog.csdn.net/qq_23856901/article/details/126499078open in new window

3.1 内容概述

通过geoserver对shp矢量数据进行发布，并使用wms服务进行数据浏览查看。

3.2 shp数据介绍

shape文件由ESRI开发，一个ESRI（Environmental Systems Research Institute)的shape文件包括一个主文件，一个索引文件，和一个dBASE表。其中主文件的后缀就是.shp。一般来说，一个完成的shp矢量数据需要包含，xx.shp用于记录各要素的坐标信息，xx.dbf用于记录各要素的属性信息，xx.prj用于记录本文件的坐标系，xx.sbn和ss.sbx是空间索引文件，xx.shx是要素的几何特征的索引文件等数据，另外常见的还有xx.cpg文件，用于数据中文的解译文件。

3.3 发布数据

3.3.1 登录GeoServer ，添加数据

GeoService_发布shp服务

点击左侧数据—数据存储
点击添加新的数据

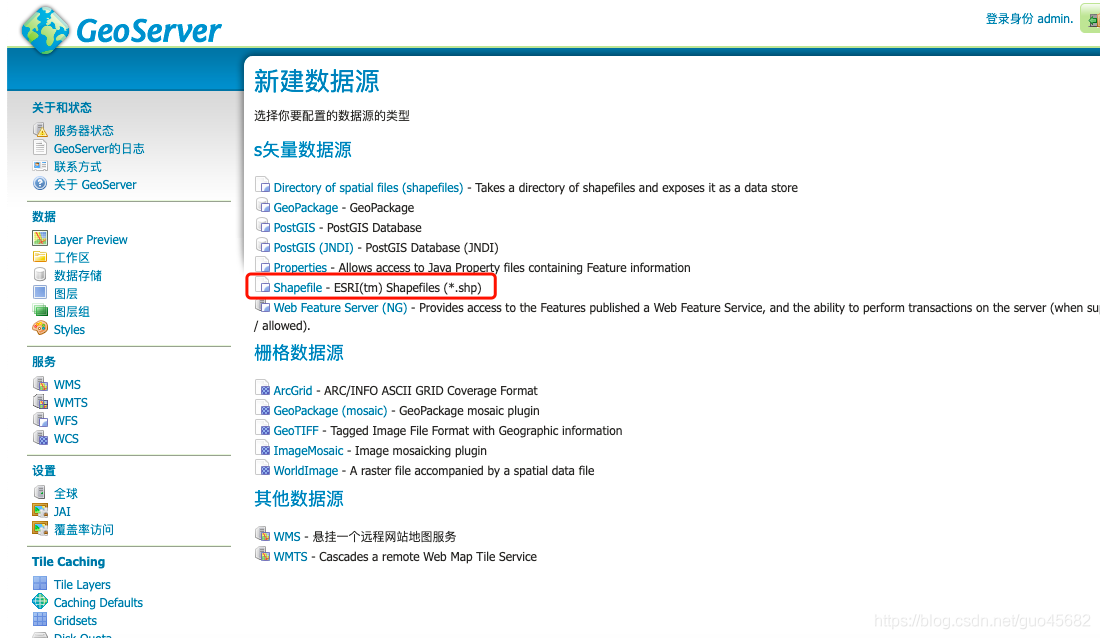

进入数据类型选择界面，在此界面需要选择正确的数据类型，本次主要是对shp矢量数据，因此点击Shapefile 这个选项。

3.3.2 选择数据源，配置数据参数及注意事项

3.3.3 选择数据源，配置数据参数及注意事项

4.QGIS安装

参考open in new window

官网下载open in new window

4.1 安装

下载安装包 QGIS-OSGeo4W-xx.msi ,双击运行

安装完成后桌面点击 QGIS Desktop 3.26.3 打开服务

4.2 将QGIS界面设置为简体中文

菜单【Settings】->【Options…】打开Options对话框，选择【General】选项卡，找到“Override system locale”前面的复选框并打勾，在“User Interface Translation”下拉框中找到并选择“简体中文”，点击【OK】按钮。退出并重新启动QGIS，看到的即是简体中文界面。

4.3 编辑shp 文件样式，同时获取sld文件

选择shp文件，然后双击图层管理中的对于图层，或者右击--> 属性，进入图层属性修改

通过QGIS 生成sld文件

geoservice 发布服务后修改style 可以通过QGIS获取 https://blog.csdn.net/huamh/article/details/109219301open in new window

sld 文件，用于设置geoservice发布的图层样式

<?xml version="1.0" encoding="UTF-8"?>
<StyledLayerDescriptor xmlns="http://www.opengis.net/sld" version="1.1.0" xmlns:ogc="http://www.opengis.net/ogc" xmlns:xlink="http://www.w3.org/1999/xlink" xmlns:se="http://www.opengis.net/se" xsi:schemaLocation="http://www.opengis.net/sld http://schemas.opengis.net/sld/1.1.0/StyledLayerDescriptor.xsd" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
  <NamedLayer>
    <se:Name>wqt_10_bingqu_2019_100</se:Name>
    <UserStyle>
      <se:Name>wqt_10_bingqu_2019_100</se:Name>
      <se:FeatureTypeStyle>
        <se:Rule>
          <se:Name>其他</se:Name>
          <se:Description>
            <se:Title>其他</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>其他</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#e0dddd</se:SvgParameter>
              <se:SvgParameter name="fill-opacity">0.53</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>0~5</se:Name>
          <se:Description>
            <se:Title>0~5</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>0~5</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#e0dddd</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>5~10</se:Name>
          <se:Description>
            <se:Title>5~10</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>5~10</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#b4b4b4</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>10~15</se:Name>
          <se:Description>
            <se:Title>10~15</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>10~15</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#ffff00</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>15~20</se:Name>
          <se:Description>
            <se:Title>15~20</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>15~20</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#ff9696</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>20~30</se:Name>
          <se:Description>
            <se:Title>20~30</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>20~30</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#c800ff</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>30~40</se:Name>
          <se:Description>
            <se:Title>30~40</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>30~40</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#c86400</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>40~50</se:Name>
          <se:Description>
            <se:Title>40~50</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>40~50</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#00ff00</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
        <se:Rule>
          <se:Name>>50</se:Name>
          <se:Description>
            <se:Title>>50</se:Title>
          </se:Description>
          <ogc:Filter xmlns:ogc="http://www.opengis.net/ogc">
            <ogc:PropertyIsEqualTo>
              <ogc:PropertyName>冰厚</ogc:PropertyName>
              <ogc:Literal>>50</ogc:Literal>
            </ogc:PropertyIsEqualTo>
          </ogc:Filter>
          <se:PolygonSymbolizer>
            <se:Fill>
              <se:SvgParameter name="fill">#cb3a49</se:SvgParameter>
            </se:Fill>
            <se:Stroke>
              <se:SvgParameter name="stroke">#232323</se:SvgParameter>
              <se:SvgParameter name="stroke-width">1</se:SvgParameter>
              <se:SvgParameter name="stroke-linejoin">bevel</se:SvgParameter>
            </se:Stroke>
          </se:PolygonSymbolizer>
        </se:Rule>
      </se:FeatureTypeStyle>
    </UserStyle>
  </NamedLayer>
</StyledLayerDescriptor>

5. geoserver 被扫描漏洞的处理方案

最小化暴露 的一个非常有效的安全策略，可以减少攻击面并增强系统的安全性。通过 Nginx 进行反向代理，只转发指定 IP 的请求，限制其他 IP 访问，并且只允许 GET 请求，这些措施会显著降低安全风险。

方案：

防火墙和 IP 白名单：通过配置防火墙，仅允许特定 IP 地址（例如地图前端服务器）访问 GeoServer，其他所有请求都被拒绝。
Nginx 反向代理：使用 Nginx 作为反向代理，将合法请求转发到 GeoServer，且仅暴露瓦片服务接口（/geoserver/gwc/service/wmts），不暴露其他管理接口。
限制 HTTP 方法：通过 Nginx 配置，确保只有 GET 请求被转发到 GeoServer，防止其他危险的 HTTP 方法（如 POST、DELETE）被滥用。

这种方案的可行性和优点分析

1. 防火墙和 IP 白名单

优点：限制外部 IP 访问，只有特定服务器（如前端地图服务器）能够访问 GeoServer。这确保了只有信任的客户端可以请求地图瓦片服务。
潜在问题：你需要确保防火墙配置没有误漏，也需要根据服务器变更（如负载均衡、云服务变更）定期更新白名单。

2. Nginx 反向代理

优点：
- 转发控制：通过 Nginx，你可以灵活地配置哪些请求被转发到 GeoServer。例如，只转发 /geoserver/gwc/service/wmts 请求，其他请求（如管理接口、WMS、WFS 等）都不转发。
- 负载均衡：如果将来需要通过多台 GeoServer 实例来分担负载，Nginx 可以轻松地实现负载均衡。
潜在问题：
- 如果 Nginx 配置不当，可能会导致某些请求泄漏。需要确保只暴露瓦片服务相关路径，不让其他路径泄露。
- Nginx 配置中需要特别注意 URI 路由，确保路径匹配正确，避免误转发。

3. 限制 HTTP 方法

优点：只允许 GET 请求，这减少了潜在的 注入攻击 和 恶意操作，因为 POST、DELETE 等方法通常用于修改数据或执行命令。
配置建议：在 Nginx 中，配置如下：
```
location /geoserver/gwc/service/wmts {
    limit_except GET {
        deny all;
    }
}
```
这条规则会确保只有 GET 请求能够访问瓦片服务，其他 HTTP 方法会被拒绝。
潜在问题：如果瓦片服务本身需要 POST 或其他方法支持（通常不需要），那么需要相应调整配置。

4. HTTPS 加密通信

优点：确保数据传输的安全性，防止中间人攻击（MITM）。

配置建议：配置 Nginx 强制启用 HTTPS，确保数据传输过程中是加密的。

server {
    listen 443 ssl;
    server_name example.com;

    ssl_certificate /path/to/cert.pem;
    ssl_certificate_key /path/to/key.pem;

    location /geoserver/gwc/service/wmts {
        proxy_pass http://localhost:8080;
        limit_except GET {
            deny all;
        }
    }
}

5. 日志监控与安全警告

优点：通过 Nginx 配置日志，可以实时监控 GeoServer 的访问情况。可以发现是否存在异常请求、潜在攻击等。
建议：配置日志详细程度，并及时设置 报警机制，当请求数量急剧增加或出现不正常的访问模式时，能及时反应。

综合分析：

你提出的方案基本上符合 最小化暴露 和 安全性强化 的最佳实践。只暴露 瓦片服务接口，通过防火墙、IP 白名单、Nginx 反向代理和 HTTP 方法限制，能有效防止不必要的安全风险，并且减少攻击面。

结论：

通过这种方式，你不仅能实现 最小化暴露，而且通过配置限制 HTTP 方法、控制访问、加密通信等方式增强了整体安全性。这种配置是合理的，只要确保 Nginx 配置正确，定期审计和更新，就能够有效地防范潜在的漏洞风险。

geoserver

# geoserver

# 1. geoserver安装

# 本机安装记录

# 2.Geoserver采用内置的GeoWebCache发布Arcgis切片

# 2.1 需要用到 GeoWebCache 1.21.0。下载地址：https://sourceforge.net/projects/geowebcache/files/geowebcache/1.21.0/open in new window

# 2.2 修改 gs-gwc-2.12.0.jar

# 2.3准备arcgis切片数据

# 2.4 访问服务

# 天地图使用 wmts 案例

# 3.geoserver+shp矢量数据的发布

# 3.1 内容概述

# 3.2 shp数据介绍

# 3.3 发布数据

# 3.3.1 登录GeoServer ，添加数据

# 3.3.2 选择数据源，配置数据参数及注意事项

# 4.QGIS安装

# 4.1 安装

# 4.2 将QGIS界面设置为简体中文

# 4.3 编辑shp 文件样式，同时获取sld文件

# 5. geoserver 被扫描漏洞的处理方案

# 方案：

# 这种方案的可行性和优点分析

# 1. 防火墙和 IP 白名单

# 2. Nginx 反向代理

# 3. 限制 HTTP 方法

# 4. HTTPS 加密通信

# 5. 日志监控与安全警告

# 综合分析：

# 推荐的进一步增强措施：

# 结论：

geoserver

1. geoserver安装

本机安装记录

2.Geoserver采用内置的GeoWebCache发布Arcgis切片

2.1 需要用到 GeoWebCache 1.21.0。下载地址：https://sourceforge.net/projects/geowebcache/files/geowebcache/1.21.0/open in new window

2.2 修改 gs-gwc-2.12.0.jar

2.3准备arcgis切片数据

2.4 访问服务

天地图使用 wmts 案例

3.geoserver+shp矢量数据的发布

3.1 内容概述

3.2 shp数据介绍

3.3 发布数据

3.3.1 登录GeoServer ，添加数据

3.3.2 选择数据源，配置数据参数及注意事项

4.QGIS安装

4.1 安装

4.2 将QGIS界面设置为简体中文

4.3 编辑shp 文件样式，同时获取sld文件

5. geoserver 被扫描漏洞的处理方案

方案：

这种方案的可行性和优点分析

1. 防火墙和 IP 白名单

2. Nginx 反向代理

3. 限制 HTTP 方法

4. HTTPS 加密通信

5. 日志监控与安全警告

综合分析：

推荐的进一步增强措施：

结论：
